Vakuumsko litje: kdaj ga uporabiti in kako pospeši razvoj produkta

Največji izziv pri razvoju novega produkta pogosto ni sama ideja ali inženirska zasnova, temveč dolgotrajen in drag proces preverjanja njene izvedljivosti v fizičnem svetu. Konstruktorji in razvojni inženirji se pri prehodu iz CAD modela v realnost pogosto znajdejo v kritični vmesni fazi razvoja izdelka: 3D tisk je hiter in poceni, a materialno pogosto prešibek ali estetsko neustrezen za končno validacijo. Po drugi strani brizganje plastike zahteva visoke investicije v jeklena orodja še preden je dizajn popolnoma potrjen in optimiziran. Zneski lahko dosežejo več deset tisoč evrov.

Rešitev za to vmesno fazo, ki jo razvojniki z razlogom žargonsko imenujejo tudi dolina smrti,  je vakuumsko litje (ang. vacuum casting). Ta tehnologija omogoča izdelavo visokokakovostnih plastičnih in gumijastih delov, ki po videzu, otipu in mehanskih lastnostih skoraj popolnoma ustrezajo končnim brizganim kosom, vendar brez stroška in čakanja na jekleno orodje. Z dobavnim rokom med 3 in 10 dnevi vakuumsko vlivanje drastično pospeši razvojni cikel, omogoča hitrejše iteracije in zmanjša tveganje napak v kasnejši serijski proizvodnji.

Kaj je vakuumsko litje in kako deluje?

Vakuumsko litje je kopirna tehnika, ki uporablja silikonske kalupe za izdelavo manjših serij plastičnih ali gumijastih delov pod vakuumom. Za razliko od brizganja, kjer se staljena plastika vbrizgava pod visokim tlakom v togo orodje, pri vakuumskem litju uporabljamo dvokomponentne poliuretanske smole, ki se kemično strjujejo.

Ključna prednost procesa je uporaba mehkega orodja (silikona). Silikon je fleksibilen, kar pomeni, da lahko iz kalupa vzamemo tudi kose z negativnimi koti (podrezami), ki bi pri brizganju zahtevali zapletene in drage premične dele orodja. Proces poteka v vakuumski komori, kar je ključnega pomena – vakuum izsesa zrak iz kalupa in smole, kar zagotavlja, da masa popolnoma zapolni tudi najbolj fine detajle, teksture in tanke stene, končni izdelek pa je brez zračnih mehurčkov.

Postopek izdelave: od modela do ulitka

Proces vakuumskega litja zahteva natančnost in izkušeno roko modelarja. Sestavljen je iz treh glavnih korakov:

1. Izdelava pramodela (ang. Master Model): Vse se začne s pramodelom. To je fizični “original”, ki ga običajno izdelamo s pomočjo visokločljivega 3D tiska (kot je stereolitografija – SLA) ali precizne CNC obdelave. Kakovost je izjemno pomembna, saj se bo vsaka podrobnost preslikala na ulitke. Pramodel se ročno brusi, polira ali teksturira do željene končne obdelave (npr. visoki sijaj, saten, VDI tekstura).
2. Izdelava silikonskega kalupa: Pramodel se namesti v okvir in oblije s tekočim silikonom. Celoten sklop se postavi v vakuumsko komoro za razplinjevanje in nato v pečico za strjevanje. Ko je silikon strjen, se kalup previdno ročno razreže po določeni delilni ravnini. Pramodel se odstrani, v silikonu pa ostane popolna negativna votlina.
3. Vlivanje v vakuumu: Kalup se ponovno sestavi in postavi v vakuumsko napravo za vlivanje. V njej se zmešata komponenti A in B poliuretanske smole. Zmes se vlije v kalup pod vakuumom. Po vlitju se kalup postavi v pečico, kjer smola polimerizira. Po strjevanju se kos vzame iz kalupa, odrežejo se dolivki in izvede morebitna dodatna obdelava.

Silikonski kalup ima omejeno življenjsko dobo – običajno zdrži med 20 in 25 ulitkov, odvisno od kompleksnosti kosa in agresivnosti smole.

Kdaj izbrati vakuumsko litje?

Tehnologija ni nadomestilo za velikoserijsko proizvodnjo, je pa nepogrešljiva v specifičnih fazah razvoja. Inženirji se za vakuumsko vlivanje odločajo predvsem v naslednjih primerih:

1. Funkcionalna validacija in testiranje: Kadar potrebujete kose, ki morajo prenesti realne obremenitve, udarce, temperature ali kemikalije. 3D tisk je pogosto preveč krhek ali porozen za tesnila in zaskočne mehanizme, medtem ko vakuumski ulitki simulirajo lastnosti končnih materialov.

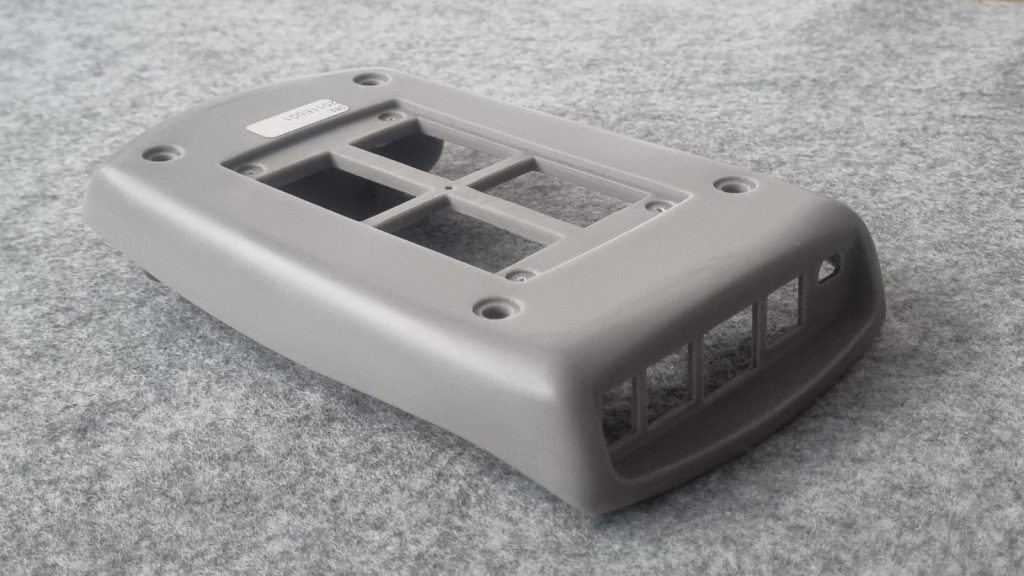

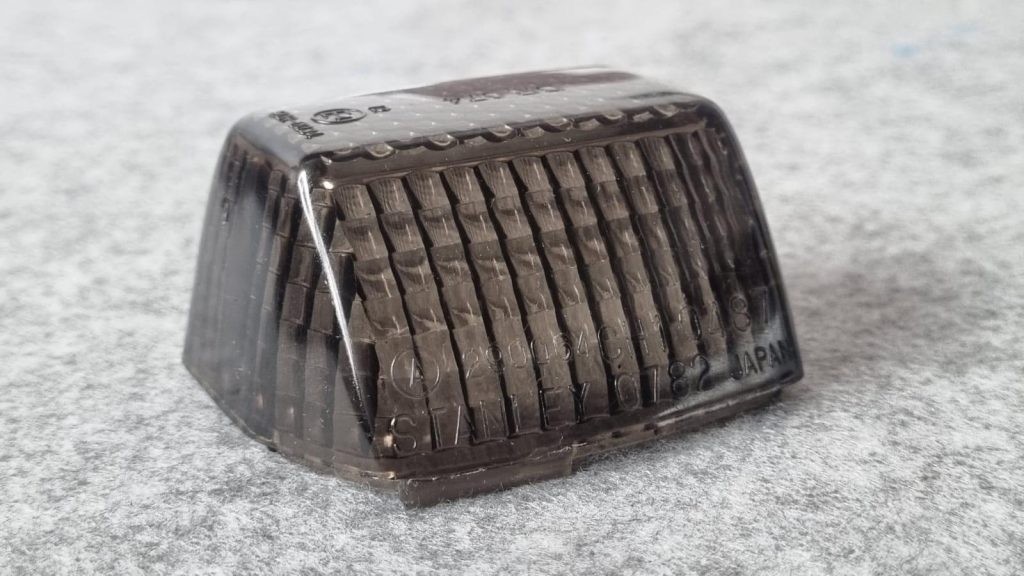

2. Estetski prototipi za marketing: Ko potrebujete prototip izdelka, ki ima že končni videz (angl. demo-ready) za predstavitev upravi, investitorjem, za sejemske eksponate ali profesionalno fotografiranje. Ulitki omogočajo gladke površine, barvanje v masi in celo prosojnost.
3. Pilotna serija: Preden investirate v drago orodje za brizganje, lahko s serijo 20–50 kosov preverite odziv trga ali izvedete beta testiranje pri uporabnikih.
4. Vmesni člen do serijske proizvodnje: Kadar orodjarna zamuja z izdelavo jeklenega orodja, roki pa pritiskajo, lahko z vakuumskim litjem zagotovite prve kose za montažo in preprečite zastoj linije.
5. Dvokomponentni kosi in zalivanje vložkov: Tehnologija odlično omogoča zalivanje kovinskih vložkov (insertov) ali kombiniranje trde plastike in mehke gume (npr. ohišje z gumiranim ročajem) v enem kosu, kar je s 3D tiskom težko dosegljivo.

Ekonomika: kdaj se izplača?

Razumevanje točke preloma (angl. breakeven point) je ključno za optimizacijo stroškov.

Vakuumsko litje je običajno 70–90 % cenejše od brizganja v začetni fazi, saj odpade strošek dragega orodja. Ko pa količine presežejo 100 ali 200 kosov, se krivulja obrne – cena posameznega ulitka (zaradi ročnega dela in cene smole) postane breme, zato je takrat smiseln prehod na brizganje plastike ali hitro orodjarstvo (ang. rapid tooling).

Želite pilotno serijo brez dragih orodij (v 3–10 dneh)

• Potrebujete 20, 50 ali 100 kosov za validacijo trga? Z vakuumskim litjem vam zagotovimo funkcionalno serijo v nekaj dneh.
• Imate 3D model in niste prepričani, katera tehnologija je optimalna? Pošljite nam datoteke. V podjetju Chemets vam bomo svetovali, ali je vakuumsko litje prava rešitev za vaše zahteve.

Hitrejša pot do trga

V sodobnem razvoju izdelkov zmaga tisti, ki se hitreje uči in prilagaja. Vakuumsko litje je strateško orodje, ki premošča vrzel med hitrim prototipiranjem in serijsko proizvodnjo. Razvojnim ekipam omogoča, da v roke dobijo fizične dele, ki so vizualno in funkcionalno identični končnim izdelkom, še preden se podjetje zaveže k visokim investicijam. S tem drastično zmanjšate tveganja in zagotovite, da bo končni izdelek na trgu uspešen.

Ne ugibajte, kako bo deloval vaš izdelek – preizkusite ga v realnosti!
